Jede Stickstoff- und DEF-Zahl führt zurück auf die Konzentration in der Leitung.
ISO 22241 für DEF/AdBlue, Verordnung (EU) 2019/1009 für CE-Düngeprodukte und die Nitratrichtlinie für Abwasser – all das läuft auf dieselbe Handvoll Kennzahlen hinaus: Harnstoffkonzentration, Gesamtstickstoff, Biuret, Nitrat – festgelegt im Reaktor und in der Mischlinie, lange bevor eine Offline-Methode sie bestätigt.
Die SCR-Konformität wird durch die Harnstoffkonzentration bestimmt, die Sie mischen.
DEF/AdBlue ist AUS 32 – eine 32,5 %ige Harnstofflösung in entionisiertem Wasser, die Euro-VI-SCR-Systeme speist, um NOx zu reduzieren. ISO 22241 legt das Harnstoffkonzentrationsfenster (32,5 % ± 0,7 %) und die Schadstoffgrenzwerte fest, und AdBlue fällt unter die Euro-VI-Homologation gemäß Verordnung 2017/2400. Spezifikationsabweichende Flüssigkeit zerstört den SCR-Katalysator, und die Abweichung geht zu Lasten des Herstellers.
Was die Vorschriften abdecken
ISO 22241-1/2/3 legt Harnstoffkonzentration, Biuret und die Abwesenheit von Verunreinigungen fest – geprüft für jede Charge. AdBlue ist Teil der Euro-VI-Homologation gemäß Verordnung 2017/2400. Flüssigkeit ohne diese Dokumentation gelangt nicht in den abgedeckten Markt.
Wen es betrifft
DEF- und AdBlue-Hersteller sowie Abfüller, die in Euro-VI-Märkte verkaufen. Die Harnstoffkonzentration muss pro Charge innerhalb des ISO-22241-Fensters liegen, und die Homogenität muss über jeden Tankwagen und jeden IBC gelten, der das Werk verlässt.
Was die kontinuierliche Messung bringt
Der werksinterne Standard für Harnstoff ist Refraktometrie – 2–3 Minuten, nur gelöste Feststoffe, und sie kann Harnstoff nicht von Ammoniumnitrat trennen. Eine Inline-Raman-Sonde, die direkt in der Rohrleitung misst, ohne eine Probe zu entnehmen, protokolliert Harnstoffkonzentration und Homogenität kontinuierlich. Raman verifiziert diese Zusammensetzung; die ISO-22241-Spurenelemente (Ca, Fe, Cu, Zn, Al) bleiben bei der ICP – eine Methodengrenze, die vorab klar benannt wird.
Deklarierter Stickstoff und der Biuret-Grenzwert führen beide auf den Reaktor zurück.
Die Verordnung (EU) 2019/1009, in Kraft seit dem 16. Juli 2022, regelt CE-gekennzeichnete Düngeprodukte. Sie legt fest, was dokumentiert werden muss: Gesamtstickstoff als deklarierter Parameter, der die Produktklasse bestimmt, und Biuret, das in Harnstoffdünger unter 1 Gew.-% gehalten wird.
Was sie abdeckt
Gesamtstickstoff ist gesetzlich deklariert und bestimmt die Produktklasse. Biuret muss in Harnstoffdünger unter 1 Gew.-% bleiben (IFA und Verordnung 2019/1009) und in RSM unter 0,5 % – es hemmt das Pflanzenwachstum ab 0,5 % und blockiert das Enzym Urease. Die Verordnung gilt für Harnstoff, UAN/RSM und ATS.
Wen es betrifft
Hersteller von Harnstoff, UAN/RSM und ATS, die CE-gekennzeichnete Produkte vermarkten. Die Durchsetzung erfolgt über Kundenaudits, benannte Stellen und Käuferspezifikationen – daher wird die Zusammensetzung charge für Charge dokumentiert, nicht nur bei der Typprüfung.
Was die kontinuierliche Messung bringt
Die Gesamtstickstoff-Zertifizierung läuft über Kjeldahl in 60–90 Minuten; Biuret über GC in 40–60 Minuten, HPLC in 20–30 Minuten oder DMAB-Titration in 15–20 Minuten. Inline-Raman erfasst Gesamtstickstoff über die Nitratbande bei etwa 1050 cm⁻¹. Die Machbarkeitsstudie an Düngergranulat ergab eine sehr starke lineare Korrelation, R = 0,91 auf Rohdaten, und Biuret wird während des Kochprozesses trendmäßig verfolgt, sodass Bediener vor einer Spezifikationsabweichung korrigieren können.
Stickstoff wird auch am Ausgang des Werks reguliert.
Reststickstoff aus RSM- und ATS-Betrieben fällt unter die Nitratrichtlinie 91/676/EWG, und integrierte Umweltgenehmigungen übersetzen sie in N-Gesamtgrenzwerte für Abwasser. Raman deckt einen Teil dieses Bildes direkt ab – und benennt ausdrücklich, wo der Rest an Referenzmethoden übergeben wird.
Nitratgrenzwerte für Abwasser
Die Nitratrichtlinie legt Stickstoffgrenzwerte für Abwasser fest; Standortgenehmigungen setzen sie in N-Gesamtobergrenzen um. Nitrat ist direkt in der Leitung messbar – eine isolierte Bande bei etwa 1044 cm⁻¹, mit Wiederholbarkeit um SD 0,0004 a.u.
Ammonium benötigt ein Modell
In der aktuellen Optik werden die N-H-Banden bei etwa 3030–3335 cm⁻¹ durch das breite O-H-Signal des Wassers überlagert. Ammonium wird über ein chemometrisches Modell auf dem gesamten Spektrum erreicht, validiert an Ammoniumnitrat-Standards über 2,0–10,7 % N-NH4⁺ mit einem mittleren Vorhersagefehler von etwa 0,069 %.
HPLC und Kjeldahl bleiben die Schiedsrichter
Inline-Raman ist Echtzeit-Prozessmesstechnik, kein Ersatz für das zertifizierende Labor. Kjeldahl für Gesamtstickstoff und HPLC oder IC für Biuret bleiben die Referenzmethoden. Die Inline-Aufzeichnung beseitigt das Warten, nicht die Zertifizierung.
Was der Analysator hier misst

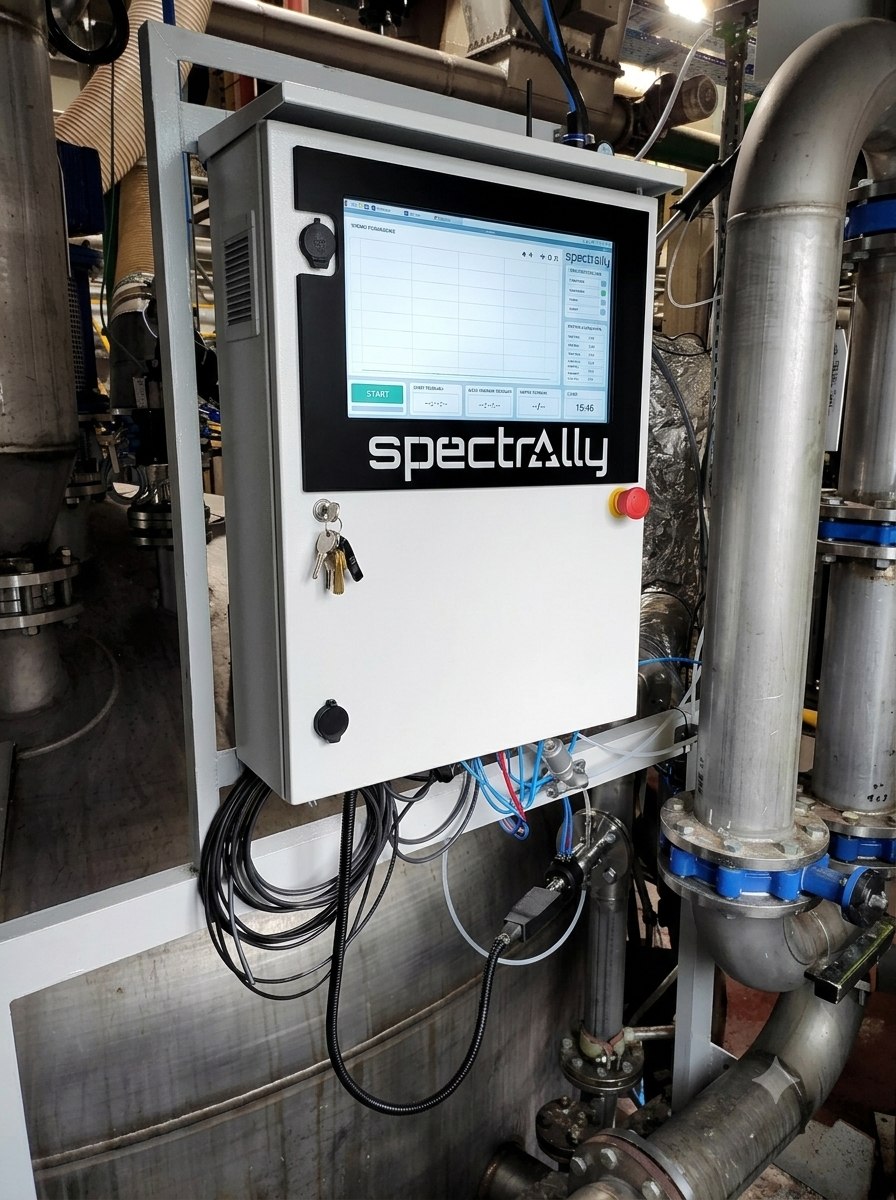

Spectrally X1 INLINE misst Harnstoffkonzentration, Nitrat, Biuret und Lösungshomogenität direkt im Reaktor, in der Rohrleitung oder im Mischer – während der Produktion und bei der Dosierung. Es wird keine Probe aus dem Strom entnommen.
Bei Abwasser wird Nitrat direkt identifiziert und kontinuierlich gelesen. Der Untersuchungsstrom bei einem Ammoniumnitrat-Hersteller war stark variabel – pH 1–12, 20–60 °C, niedrige Viskosität mit gelegentlichen Trübungsspitzen – und etwa eine Minute war für beide Stickstoffmesswerte ausreichend.
Die an diesem Abwasser nachgewiesene Stickstoffchemie überträgt sich direkt auf die UAN/RSM-Zusammensetzung. Ammonium bis in den ppm-Bereich erfordert weiterhin eine Optikänderung und Kalibrierung an realem Abwasser – hier ausdrücklich benannt, nicht impliziert.
Die engsten Grenzwerte kommen mit dem Kaufauftrag.
Die Verordnung setzt den Rahmen. Die Arbeitszahlen – Harnstoffkonzentration, Biuret, deklarierter N-Gehalt, N/S-Verhältnis, Homogenität – stammen von Käufern und den ISO-Fenstern. Sie Charge für Charge, Tankwagen für Tankwagen zu halten, ist der Ort, an dem das Messproblem tatsächlich liegt.
Die Harnstoffkonzentration muss innerhalb des ISO-22241-Fensters liegen; spezifikationsabweichende Flüssigkeit zerstört den SCR-Katalysator und wird zur Herstellerhaftung. Die Prüfung von Charge für Charge sowie Tankwagen- und IBC-Homogenität ist die entscheidende Kontrolle.
Harnstoff- und Ammoniumnitratkonzentrationen müssen eine enge Zusammensetzungsspezifikation treffen. Rohstoffschwankungen pflanzen sich fort, und Kunden reklamieren jede Abweichung vom deklarierten N-Gehalt.
Biuret hemmt das Wachstum ab 0,5 % und blockiert das Enzym Urease. CE-gekennzeichneter Harnstoff hält es unter 1 Gew.-%, RSM unter 0,5 %. Zu hoch bedeutet Entsorgung oder einen niedrigeren Preis.
Für die benachbarte Thiosulfat-Familie müssen Konzentration und N/S-Verhältnis die Spezifikation treffen; Abweichungen führen zu Reklamationen und CE-Problemen.
Die Chargenaufzeichnung, zwei Wege
Sehen Sie den Chargenbericht, den Ihre Linie schreiben würde.
Senden Sie repräsentative Proben aus Ihrem Harnstoff-, UAN/RSM-, DEF/AdBlue- oder ATS-Prozess. Wir bauen und validieren ein chemometrisches Modell auf Ihrer Matrix und zeigen die Harnstoffkonzentrations-, Nitrat- und Biuret-Spur, die eine Inline-Sonde für jede Charge und jeden Tankwagen protokollieren würde – vor jeder Hardware-Entscheidung.
